高压户内外真空断路器的功用模块与结构
发布时间:2021-08-20 10:35:22;浏览次数:554;

高压户内外真空断路器作为一种新式开关,与以往的少油断路器、磁吹断路器等相比具有许多新奇的当地,特别是近年来,国外最新式断路器的涌入和国内厂家不断地移风易俗,使高压户内外真空断路器结构方法等与以往的相比,发生了较大的改动。其实不论何种方法的真空断路器,其根本工作原理均有相似之处,本文就高压户内外真空断路器故障问题进行了概括整理并剖析,以使似乎纷繁复杂的问题变得有章可循。

1、断路器的功用模块:

高压户内外真空断路器作为电气开关的功用应当有:

准确无误地合闸

使开关可靠地坚持在合闸方位

准确无误地分闸

使开关可靠地坚持在分闸方位

正确履行操作程序和发出切换信号(包含指示信号、控制信号和连锁信号)在进行高压户内外真空断路器结构剖析时,不论何种结构方法的断路器均可将其操作系统分为控制、动力和传动三部分

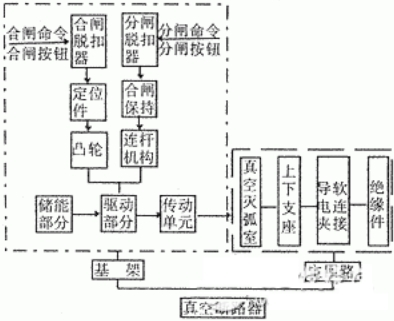

1高压户内外真空断路器结构原理示意图



1高压户内外真空断路器结构原理示意图

在对一个断路器进行结构剖析时,基架框内按功用结构模块可划分为以下几个单元:

(1)断路器的储能安排单元:

该单元完结储能合闸准备。

断路器合闸动力不外乎两方面:储能弹簧或直流电磁安排。由于弹簧操作安排可使能量传递获得******匹配,并使各种开断电流规范的断路器通用同一种操作安排(仅仅是选用不同的储能弹簧),性能价格比最优。因此,国外较先进的断路器几乎全为弹簧操作安排。

2)断路器的驱动安排单元:

本单元的功用是合闸合闸坚持(锁扣)完结合闸动作;分闸(脱扣)完结分闸动作。驱动安排单元首要由四连杆安排或五连杆安排组成。

3 断路器的主传动单元:

主传动单元首要包含断路器主传动轴、绝缘推杆、调理头、连板等。它是操作安排与真空灭弧室动导电杆之间动力传输的桥梁。

4 断路器的辅佐单元:

比如分、合闸按钮,分、合情况指示,辅佐开关,端子排及断路器必备的连锁设备等。

需求说明的是上述各功用单元并非截然分开,而是相对独立,如连锁设备等。
