高压充气柜的运行状态检修
发布时间:2021-09-22 09:57:04;浏览次数:543;

高压充气柜是将一次回路主部件如母线、阻隔开关、断路器等密封在充有较低压力SF,或其他气体罐体内、并以电缆终端作为进出线的开关设备。其具有占地面积小、可靠性高、不受外界影响等特点,故在电力系统中使用越来越广泛。

但是,因为高压充气柜与传统开关柜在结构上存在较大差异,且现场实验与出厂实验条件距离较大,目前高压充气柜的状况检修实验处于空白状况,对高压充气柜状况信息搜集手段匮乏。

针对此种状况,文中以高压充气柜结构为根底展开了高压充气柜例行实验新办法研究,提出了高压充气柜几种典型实验项目的实验办法,并经过变电站现场使用验证了办法的有效性,最终针对高压充气柜的实验提出了主张。

1高压充气柜结构及实验设备

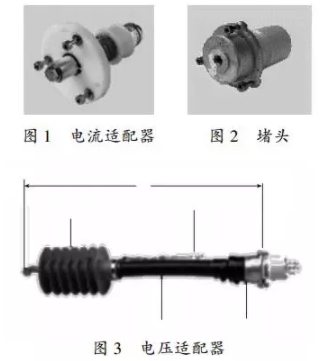

高压充气柜的母线、三工位阻隔开关、断路器等元件密封在充有较低压力气体的罐体内,并以电缆终端作为进出线,故其常规实验项目的展开必须依赖实验接口、电压适配器、电流适配器、堵头号专用实验设备,如图1-3所示。

电流适配器、电压适配器和堵头在拔插进程中应留意:



1)拧动螺栓禁止用力过猛损伤设备或绝缘外表;紧固螺栓时需选用力矩扳手,力矩巨细应契合厂家规则。

2)()进程应坚持轴线方向。密封功能特别良好的,因为表里压差形成阻力过大时,可细微晃动,使表里压力平衡后再缓慢拔(插)

3)坚持环境清洁,内锥、外锥及环氧表变禁止感染灰尘。堵头拔出后,其外锥应选用塑料袋临时密封保管,接口内锥应及时装入适配器。设备拔出后,接口内锥应及时装入堵头。

4)表里锥的接触面需均匀涂改合格的硅脂,检修实验时需检查硅脂是否硬化,必要时替换硅脂。

5)装复设备时,先选用外径重1 ~2 mm,厚度0.5 mm的塑料管,沿内锥壁刺进接口底部,再将设备沿轴线方向刺进到位,缓慢拔出塑料管,紧固螺栓,静止4h以上,待气体完全排出后受电。

2实验项目与办法

依据文献关于高压开关柜、电压互感器、电流互感器、避雷器等章节要求,高压充气柜的实验项目应包含断路器、电压互感器、电流互感器、避雷器等元件的例行实验项目,考虑到高压充气柜结构的特殊性和现场使用的实用性,选取了交流耐压试

验、回路电阻测验和断路器机械特性测验等3个实验项目,详细阐述了实验办法和留意事项。

2.1交流耐压实验

母线电压互感器的安装办法分2种状况:1)母线电压互感器直接接到母线上。实验前需求将电压互感器拔出,刺进电压适配器,非实验相用专用堵头封堵,再展开耐压实验。

2)母线有独自的TV距离,运用三工位开关将TV,避雷器与母线阻隔。实验时经过熔断器接口插人电压适配器进行实验。

交接实验时,交流耐压值为出厂值的100% ,时刻1 min。投运后诊断性实验时,交流耐压值为出厂值的80%,时刻1 min。实验接线如图4所示。

交流耐压实验需求留意:应在绝缘电阻实验后进行,只有绝缘电阻合格才干进行交流耐压实验;拔插堵头及实验适配器时,需严格执行前述规范工艺;测验后需进行充分放电,避免剩下电荷伤人。



2.2回路电阻测验

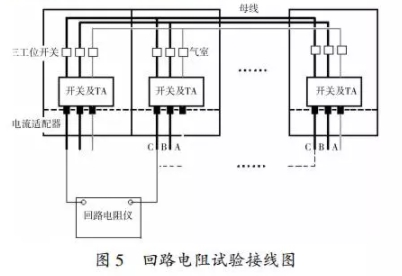

拆下相邻高压充气柜实验接口的插拔式堵头,将电流适配器刺进实验接口,合上相邻高压充气柜的断路器及三工位阻隔开关使之形成回路。实验仪器分别接入相邻高压充气柜的同相电流适配器,实验电流不小于100 A。实验接线如图5所示。



回路电阻实验需求留意:拔插堵头及实验适配器时,需严格执行前述规范工艺;测验回路需接线牢靠,避免引线脱落起弧。

2.3断路器机械特性测验

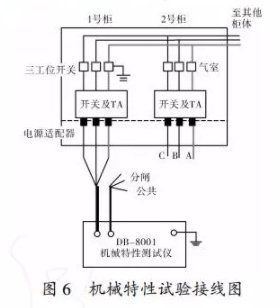

拆下高压充气柜实验接口的插拔式堵头,将电流适配器刺进实验接口,将三工位阻隔开关置于接地位置,从电流适配器处取信号,操控电压加至二次端子分、合闸及公共端子处。实验接线如图6所示。

断路器机械特性实验需求留意:拔插堵头及实验适配器时,需严格执行前述规范工艺;断路器动作进程中避免机构动作伤人。



3变电站现场使用

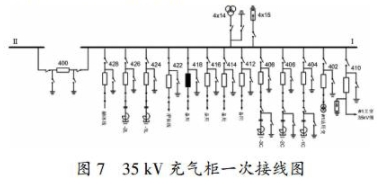

在某变电站结合新投设备初次停电检修时对35kV高压充气柜进行了例行实验,包含交流耐压试验、回路电阻测验和断路器机械特性测验。35 kV高压充气柜一次接线图如图7所示。



3.1 交流耐压实验

本次实验对母线进行交流耐压实验,按图4进行实验接线,加压端口在4×15避雷器电缆插口处。

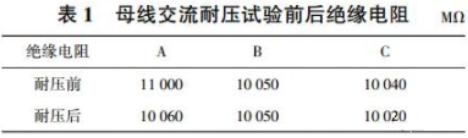

交流耐压实验值为出厂的80%,即 76 kV,耐压时刻为1 min,耐压进程中无击穿、闪络和异常声响,实验前后绝缘电阻见表1

从耐压实验进程和表1绝缘电阻数据来看,该35kV 高压充气柜母线耐压实验合格。



3.2回路电阻测验

回路电阻测验以422断路器距离为例,选取422418断路器构成回路电阻测验回路,按图6进行实验接线。合上422418断路器,42214181阻隔开关,其他断路器与阻隔开关断开。

本次实验为2台断路器串联,将所测回路电阻除以2即近似为单台断路器(包含同距离的阻隔开关、部分母线)回路电阻值。422断路器距离回路电阻换算后为A75.5 uQB74.5 uQC72.5 uQ,与交接实验值相比无显着差异,故回路电阻测验合格。

3.3断路器机械特性测验

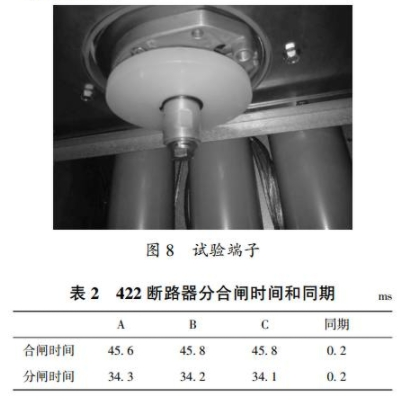

本次实验选取422断路器进行机械特性测验,按图6进行实验接线。将4221阻隔开关置于接地位置,将实验端子接到柜内电缆接口,然后将实验线接到实验端子下端进行实验。实验端子如图8所示。422断路器分合闸时刻和同期见表2

从表2实验数据来看,契合厂家说明书和规程要求,实验合格。

归纳以上实验进程,验证了提出的高压充气柜实验办法的有效性,实验得到了所需数据,满足厂加说明书和状况检修实验规程要求,完结新投35kV高压充气柜首检使命。



结论与主张

1)文中提出了高压充气柜交流耐压实验、回路电阻测验和断路器机械特性测验的实验办法,经过变电站现场使用验证了办法的有效性。

2)各地市公司可根据此研究内容试点展开高压充气柜例行实验,堆集实验经验,实验数据判别可参考文献要求。

3)高压充气柜实验项目和办法还需进一步细化和弥补,下一步应从规程规范的角度对实验项目和办法进行研究和规范化。
