高压充气柜全名是：全绝缘全密闭的六氟化硫环网柜。 外部是全绝缘按全密闭的不锈钢资料焊接。内部充满了SF6气体。高压充气柜是一个全称。其包括了一切的单元柜在内。常用的有： C单元：负荷开关模块。相当于环网柜的进线。F单元：负荷开关熔断器组合模块。相当于环网柜的出线V单元：真空开关模块。相当于断路器单元。D单元：不带接地刀的电缆衔接模块。相当于提高柜单元。其他不常用的例如M柜：计量模块。DE CB 什么的。需求加装拓宽衔接头才能运用。

高压充气柜是将一次回路主部件如母线、隔绝开关、断路器等密封在充有较低压力SF,或其他气体罐体内、并以电缆终端作为进出线的开关设备。其具有占地面积小、可靠性高、不受外界影响等特色，故在电力系统中运用越来越广泛。

可是,由于高压充气柜与传统开关柜在结构上存在较大差异，且现场试验与出厂试验条件间隔较大,现在高压充气柜的情况检修试验处于空白情况，对高压充气柜情况信息搜集手段匮乏。

针对此种情况，文中以高压充气柜结构为基础打开了高压充气柜例行试验新方法研讨，提出了高压充气柜几种典型试验项目的试验方法,并通过变电站现场运用验证了方法的有效性，终究针对高压充气柜的试验提出了建议。

1高压充气柜结构及试验设备

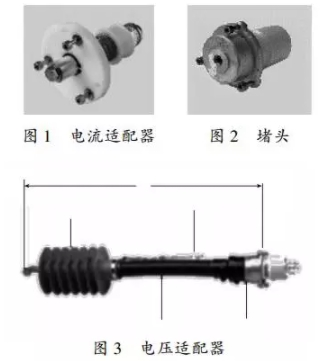

高压充气柜的母线、三工位隔绝开关、断路器等元件密封在充有较低压力气体的罐体内，并以电缆终端作为进出线，故其常规试验项目的打开有必要依靠试验接口、电压适配器、电流适配器、堵头号专用试验设备，如图1-3所示。

电流适配器、电压适配器和堵头在拔插进程中应留心:

1)拧动螺栓制止用力过猛损害设备或绝缘表面;紧固螺栓时需选用力矩扳手，力矩巨细应符合厂家规矩。

2)拔(插)进程应坚持轴线方向。密封功能特别杰出的，由于表里压差构成阻力过大时，可纤细晃动,使表里压力平衡后再缓慢拔（插)。

3)坚持环境清洁，内锥、外锥及环氧表变制止感染尘埃。堵头拔出后，其外锥应选用塑料袋暂时密封保管，接口内锥应及时装入适配器。设备拔出后，接口内锥应及时装入堵头。

4)表里锥的接触面需均匀涂改合格的硅脂,检修试验时需查看硅脂是否硬化，必要时替换硅脂。

5）装复设备时，先选用外径重1 ~2 mm，厚度0.5 mm的塑料管，沿内锥壁刺进接口底部，再将设备沿轴线方向刺进到位，缓慢拔出塑料管，紧固螺栓,停止4h以上，待气体完全排出后受电。
