应用于110kV变电站中的10kV高压充气柜时常发生SF气体走漏，造成气压下降，影响开关柜电气绝缘功能，给开关柜运转带来安全隐患。现针对此类产品规划安装中的一些问题进行剖析总结，供大家一起剖析探讨，并作改善，以杜绝相似问题发生。

1故障现象及剖析

1.1故障现象

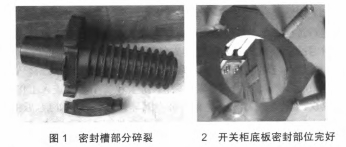

10kV高压充气柜运转一段时间后，低气压报警发动，断路器气室压力下降，经SF气体检漏仪检测为穿墙套管部分漏气，拆卸穿墙套管后发现密封槽部分碎裂，如图1所示，开关柜底板密封部位完好，如图2所示。

1.2故障剖析

如图1所示，穿墙套管密封槽部分碎裂发生气体走漏，与穿墙套管合作部分的密封面光滑无缺陷。开关柜一开始在安装出厂后无漏气现象，运转一段时间，断路器开关分合操作几次后呈现气体泄漏。现我们针对穿墙套管衔接结构进行剖析。

1.2.1穿墙套管上部衔接结构剖析

穿墙套管上部与开关柜断路器下出线铜母排直接衔接，铜母排直接与断路器静触座支架硬衔接，由于此开关柜为大电流1600A，故选用2组穿墙套管，如图3所示。撤除铜母排后，铜母排衔接部位呈现错位，如图4所示。由此可见穿墙套管在铜母排衔接后存在很大的衔接应力，当开关柜断路器分合闸时，此应力直接作用于穿墙套管上，断路器的分合操作力全部传递给穿墙套管，大大增加了穿墙套管的应力变形，在必定的作用力下穿墙套管就发生了碎裂。

1.2.2穿墙套管下部衔接结构剖析

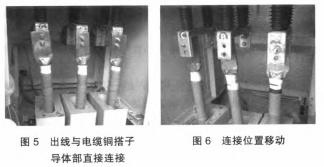

穿墙套管下部为出线，与电缆铜搭子导体部直接衔接，如图5所示。撤除衔接螺栓后发生衔接方位移动，如图6所示。此现象阐明电缆铜搭子与穿墙套管存在很大的衔接变形，并发生应力，在电缆通电后发生的电动力和衔接应力进一步作用于穿墙套管，使得穿墙套管发生碎裂。

1.2.3穿墙套管密封面衔接结构剖析

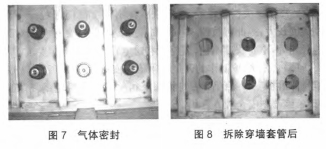

穿墙套管与开关柜通过О形密封圈与开关柜抛光面底板用螺栓压紧固定，形成气体密封，如图7所示，撤除穿墙套管后如图8所示。2个穿墙套管方位较远，在充气后气室底板简单发生变形，螺栓固定后同样存在变形应力，长期运转后穿墙套管存在碎裂的或许。

故障处理方法

上述均为硬衔接方法发生的应力直接作用于穿墙套管，而穿墙套管为环氧树脂材料，是所有衔接件中最为单薄的部分，其很或许会直接因所发生的应力而发生碎裂，从面导致漏气现象发生。针对上述存在的问题，现改善如下:

(1）穿墙套管上部与断路器开关静支架衔接选用软衔接方法，一方面能够去除铜母排硬衔接发生的应力，别的还可吸收断路器操作时的分合闸弹跳作用力。

(2)穿墙套管下部与电缆铜搭子导体部分衔接选用软衔接过渡，如图9所示，能够去除硬衔接发生的应力，一起消除电缆通电后发生的电动力，隔绝了对穿墙套管的应力作用。

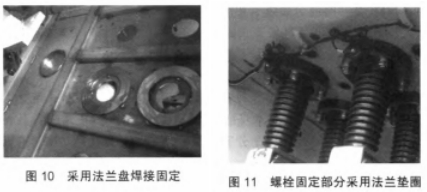

(3）穿墙套管与开关柜底板密封固定部位选用法兰盘焊接固定安装，如图10所示，保证穿墙套管与开关柜底板接触部分平坦无变形。一起螺栓固定部分选用法兰垫圈，如图11所示，保证了螺栓紧固力均匀作用于穿墙套管，然后消除了穿墙套管密封固定时的不均匀固定应力。

通过了解高压充气柜漏气故障，查找出其是由穿墙套管碎裂引起，然后进一步剖析并从根本上处理了问题，总结了高压充气柜一次导体硬衔接应用于穿墙套管存在的结构问题，为今后高压充气柜相似结构的规划供给了一些借鉴。
