高压充气柜的二次回路故障分析
发布时间:2021-07-16 09:28:33;浏览次数:754;

全绝缘六氟化硫封闭式开关设备又名高压充气柜,常见的单元有

C单元:负荷开关模块,相当于环网柜的进线。

V单元:真空开关模块,相当于断路器单元。

F单元:负荷开关熔断器组合模块,相当于环网柜的出线。

D单元:不带接地刀的电缆连接模块,相当于母线提升柜。

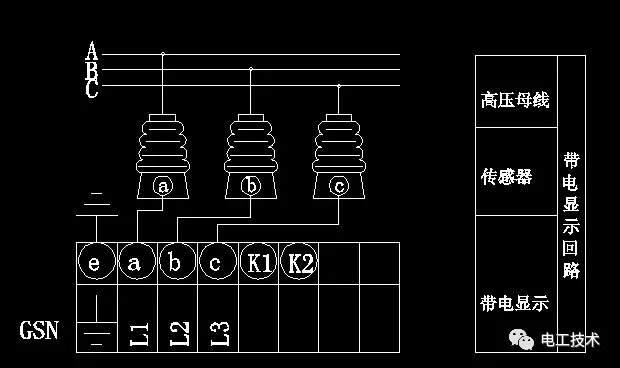

高压充气柜带电显示器回路



高压充气柜故障一:带电显示器灯三相全不亮

问题排查:1、开关是否合闸。如:若电源只送到进线柜,那么只有进线柜单元是带电的,其他单元不合闸是不带电的,故除进线柜外其他单元带电显示器灯是不亮的。2、二次线是否接牢固。有些问题往往出现在这是小细节上,所以我们判断问题首先要从简至深。3、传感器容量是否与带电显示器的容量匹配,所选型号是否应用于该电压等级。



高压充气柜故障二:带电显示器三相缺相

问题排查:1、导线某处破损接地。2、线没接牢。



高压充气柜故障三:带电显示器在一次无电压的情况下闪烁

问题排查:1、首先用验电棒验电,确认一次侧无电压。2、外部电源的干扰,如果带电显示器在防干扰这一块没做好的话,这一块是避免不了的。建议您更换厂家,采购防干扰能力强的产品。但小编在这一块可以告诉大家,如果你选用的是Q型带闭锁的带电显示器的话,不防把流入带电显示器的节点换成N线,如果是相线的话带电显示器会亮,如果是N线的话带电显示器不亮(亲身经验)
