高压充气柜的结构及技术特点
发布时间:2021-07-22 17:26:52;浏览次数:1503;

高压充气柜结构

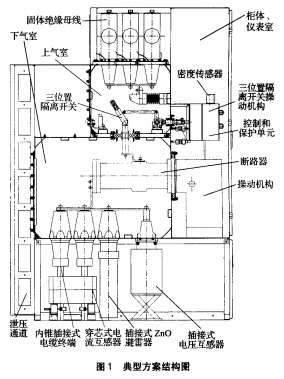

分两个气室(见图1):上气室装有三位置隔离开关(隔离一接地组合成一体),下气室装有真空断路器。上下气室分别为用不锈钢板焊接而成的密封箱体,内充有低压力SF6气体。密封箱体上预留的插座孔由插接式电缆终端实现进出线,预留的插座也可插接ZnO避雷器、电压互感器等高压元件(当预留的插座不需插接时则用专用的绝缘闷头堵上)

配用电流互感器、电压互感器对一次主电路的电流.电压进行测量.保护与监视,通过控制和保护单元实现遥控,遥测、遥调(可使用数字化控制和保护单元)。环氧浇注穿芯式电流互感器、插接式电压互感器与电流/电压传感器可任选。其他部分,如操动机构.控制和保护单元、气室外的二次回路、电缆室.泄压通道等仍置于大气中,便于监视与维护。



高压充气柜技术优势

(1)高压主电路的气体绝缘技术和插接技术:对主电路电场进行了优化,以低压力SF6气体作绝缘介质;开发了内锥、外锥插接式电缆终端头,插接式固体绝缘母线,采用硅橡胶绝缘的十字连接套,端头T形连接套,插接式电压互感器和避雷器。

(2)密封技术:采用了高寿命.高可靠性的动密封;结构简单、可靠的静密封。

(3)薄壁容器的焊接技术;使用新型结构.制造工艺.焊接技术,检验方法等生产出高尺寸精度、小焊接变形的薄不锈钢板方箱形密封箱体。

(4)开断技术:开发出专用灭弧室。

(5)现代数字技术与软件技术:控制和保护单元具有保护.控制.测量.通信、监测.故障录波和事件记录等功能。通过该单元监测断路器、三位置隔离开关的工作状态及充气壳体的SF6气体压力;控制断路器合分闸和三位置隔离开关操作,实现断路器、三位置隔离开关间的电气联锁;测量线路电流、电压.能量、频率等参数,记录故障信息;取代常规二次侧的继电保护,实现智能化。
