高压户内外真空断路器的几种接线方式介绍
发布时间:2021-08-24 10:39:41;浏览次数:2426;

高压户内外真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名;其具有体积小、重量轻、适用于一再操作、灭弧不必检修的利益,在配电网中运用较为遍及。

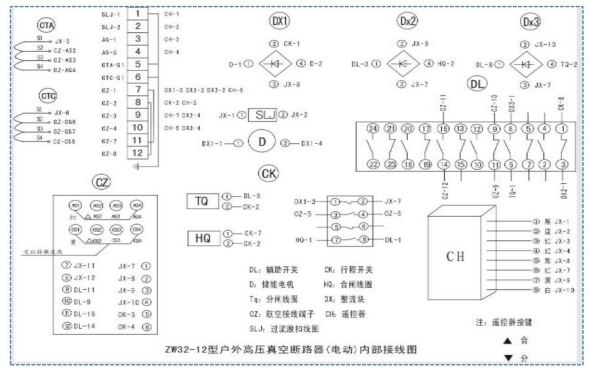

高压户内外真空断路器接线图



高压户内外真空断路器接线方法

一、板前接线

板前接线方法为断路器的默认接线方法,如选用板前接线方法,无需做特别阐明。用户可在断路器设备于成套设备之前,即在断路器基座的联接板上直接联接电源线及负载线,用螺钉紧固的接线。

二、板后接线

板后接线是指在断路器设备于成套设备内时,在断路器基座上的联接板经过设备板的螺栓上接电源线和负载线。其最大的特点是能够在替换或修理断路器时,不必重新接线,只须将前级电源断开。因为该结构特别,产品出厂时已按规划要求装备了专用的设备板和设备螺钉及接线螺钉。需求特别注意的是,因为大容量断路器触摸的可靠性将直接影响断路器的正常运用,因而设备时有必要引起重视,严峻按制造厂要求进行设备。

三、接入式接线

接入式接线是指在成套设备的设备板上,先行设备一个带六个插座设备座,与断路器的联接板上的6个插座配套运用。设备座的面上有联接板或设备座后边有螺栓,设备座预先接上电源和负载线。运用时,用户可将断路器直接接入设备座进行运用。如断路器损坏,仅需拔出替换即可。其替换时间比板前、板后接线要短,且便利。但因为接入式接线断路器的插、拔需求必定的人力,因而现在世界各国的接入式产品,最大壳架电流为400安。

四、抽屉式接线

抽屉式接线一般用于万能式断路器的设备,断路器的进出抽屉由摇杆顺时或逆时翻滚完结,在主回路和二次回路中均选用接入式结构,省掉了固定式设备一切必要的隔离器,可做到一机二用,进步运用的经济性,在增加安全性和可靠性的同时,也给操作及保护带来极大便利。万能式断路器可选用板前(垂直)、板后(水平)接线这两种固定式接线方法,也可选用抽屉式接线方法。
