一，10KV高压户内外真空断路器控制保护原理

1，高压户内外真空断路器可以堵截闭合高压电路负载电流，还可以在体系发生故障时，通过高压电流互感器和继电保护设备堵截负荷电流和短路电流，具有完善的灭弧结构和还流性能。

二，高压户内外真空断路器结构剖析

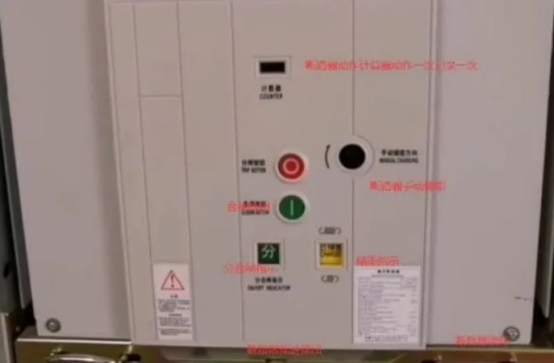

1，计数器，有记载动作次数，动作合分闸一次，记载一次

2，手动储能，手动储能转轴

3，分闸按钮，合闸按钮，分合闸指示

4，储能指示，闪现已储能和未储能

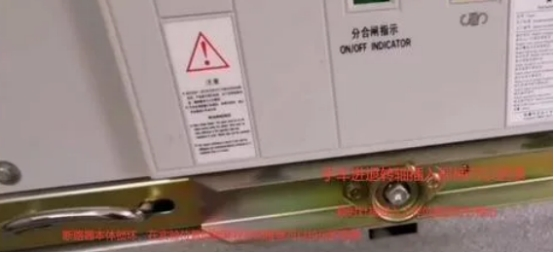

5，上图为手车进退转轴，刺进摇拔顺时针摇入到作业方位，图中断路器是实验方位，逆时针摇出，从作业方位到实验方位，再拉出柜说到检修方位。

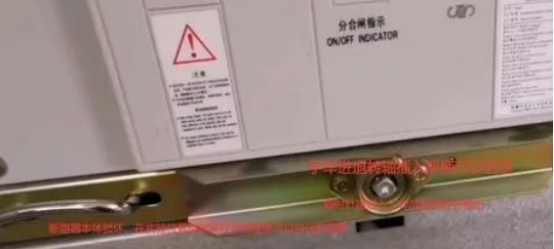

6，上图为断路器本体锁环，图中为断路器实验方位，从检修方位推入实验方位时，把两端锁环往中心推把锁环翻开，推入到实验方位时，松开锁环锁环就翻开锁在实验方位，当要从实验方位推入到作业方位时，将两端锁环往中心推翻开锁环，这时顺时针摇入断路器到作业方位。

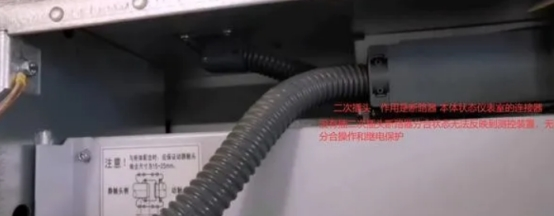

7，上图为断路器二次控制航空插头，它的效果是断路器本体情况与继电器，外表室的联接器件，联接枢纽。航空插头假设不插上的话断路器分合闸情况是无法反映到测控设备的，测控设备指示灯就不亮，也无法运用控制面板和集控室的DCS体系对断路器进行分合闸操作。

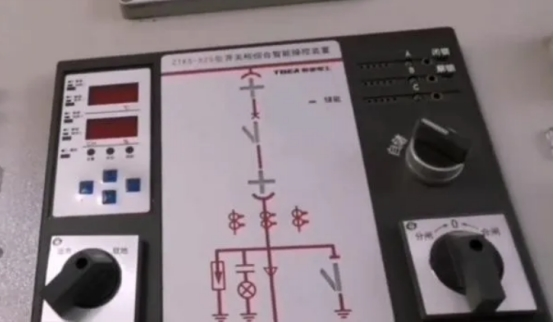

8，测控设备

断路器情况闪现，和分合闸断路器操作

三，断路器内部结构

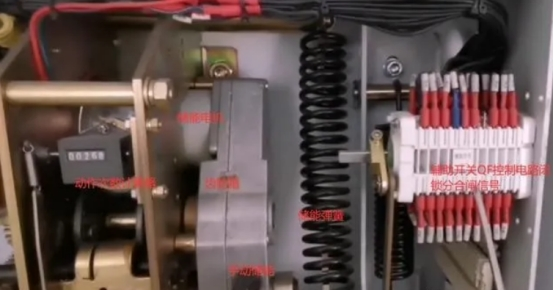

1，辅佐开关

辅佐开关QF，这个断路器控制电路的闭锁功用，和分合闸信号功用都是通过它的切换来完结的，

2，齿轮箱

储能电机的齿轮箱

3，储能电机

4，储能弹簧

储能弹簧效果，它便是起一个分合闸的助力效果

5，储能指示

图中是已储能情况

6，分合闸指示牌

图中处于分闸情况

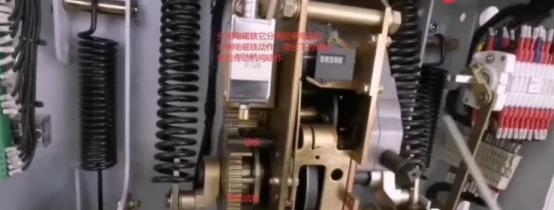

7，分闸电磁铁

它有分闸励磁电流时，电磁铁就会动作，顶住下方动板，然后带动传动安排动作

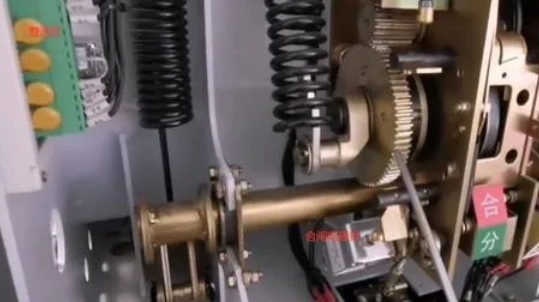

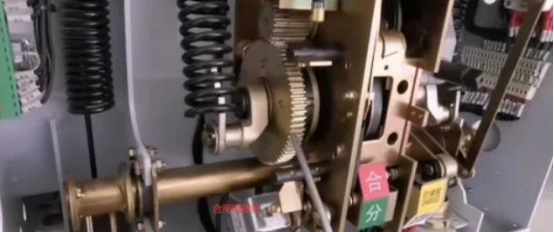

8，合闸电磁铁

前期断路器合闸线圈有个很大的直流电磁铁，励磁电流很大，还要配一个直流接触器，还要给它供给大容量电源给直流接触器供电，使直流接触器动作带动传动安排合闸，现在不用了，前期的合闸电磁铁控制电流大，故障率高

现在合闸电磁铁合闸电流很小，安全可靠

合闸电磁铁运用储能弹簧贮存能量，合闸时开释贮存能量协助传动安排合闸

9，整流板

因为储能电机，一般都是直流永磁的电动机，假设操作电压是交流时，通过整流板里边有个桥堆，整流后变成直流然后给储能电机供电，整流板不光是交流变直流这个功用，它还集成了断路器的闭锁回路，和防跳功用的回路，和其它辅佐控制功用的回路，都集成在这块板上，它的功用较全

四，断路器静触头动触头

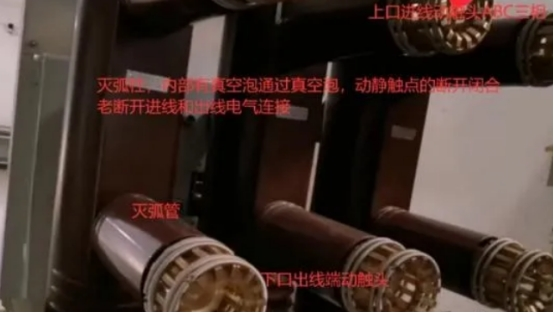

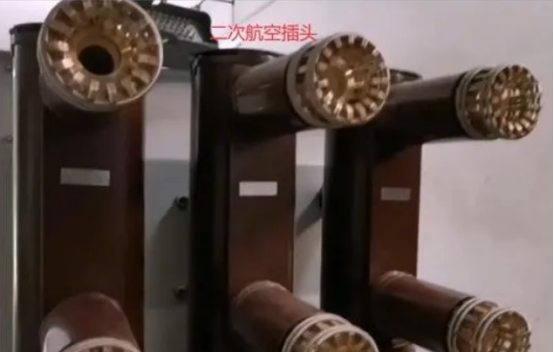

1，上面进线动触头ABC三相，

2，断路器下口出线端动触头

3，灭弧柱

灭弧柱内部有真空泡，通过真空泡完结动态触点分合，来分合进线和出线得电气联接

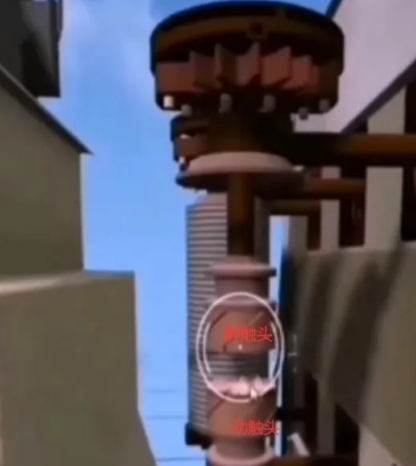

4，真空泡内部

触头动作时作业在真空情况下，下触头是动触头，上触头是静触头

五，手动操作断路器

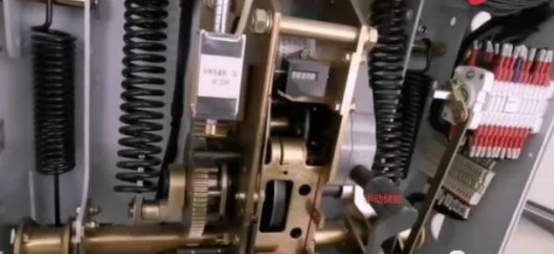

1，断路器在分闸已储能情况，储能指示闪现已储能，储能弹簧已摆开，面板得合闸按钮在上图中的下孔中，假设断路器未储能是合不了闸的

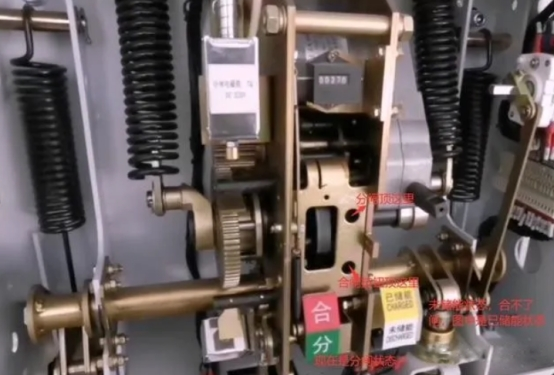

2，按下合闸按钮后，合闸指示牌闪现在合闸方位。储能闪现在未储能情况，未储能是可以分闸的，分闸的开释弹簧是摆开的，按下分闸按钮，分合闸指示牌闪现已分闸，这是在未储能情况按合闸按钮是合不了闸的，合闸必需要储能，

3，我们拿储能摇拔顺时针手动储能，一贯摇到储能开关宣布，啪嗒的动态就表示手动储能到位，储能指示在已储能情况

4，断路器二次插头插上后，有控制电源时，它的自动储能是通过微动开关来完结，储能的控制和信号，它有储能信号灯，储能完结信号灯亮，储能电机的起动和间断通过断路器微动开关来控制

六，断路器结构组成

1，控制电路，上下动触头

2，绝缘柱

3，灭弧室真空泡，通过真空灭弧室来完结它的控制

4，操动安排和传动安排

5，外壳和支撑部分
