气体绝缘金属封闭开关设备简称高压充气柜，选用SF6或其他气体作为绝缘介质,将断路器、隔离开关和母线等一次元器件会集密闭在低压力充气箱体内，完成一次主接线部分与外部环境隔离。产品具有体积小、安全性好和可靠性高级长处。

由于高压充气柜一次接线部分密封在充气箱体内，相比一般的开关柜，工作时能量过于会集且散热环境差。温升过高，直接影响设备的安全稳定工作，假如不加以控制，过热程度会不断积累,而使相邻的绝缘部件功能劣化，乃至击穿构成事故。因而温升控制造为生产制造的重要环节，产品的结构设计、制造工艺对其有重要的影响。

温升控制分析

高压充气柜温升取决于发热量与散热量的最终平衡,所以根本上应从减少发热功率和增加散热功率两方面下手。

1.1 减少发热功率(发热仰制技能)

依据P1 =I2R可知要减少发热功率，则需减少气箱内载流元器件的电阻,气箱内载流元器件的电阻影响要素可分为以下几种。

(1)导体电阻。与导体资料(电阻率)、截面(包括截面积和截面形状)和长度有关。

采用方法:

1)选用固封技能可以缩短导体长度，然后可减少发热。

2)设计时尽量缩短载流途径。

3)对导体的电阻率应予控制,T2铜的导电率可到达56以上。

4)挑选本体电阻小的真空灭弧室。

5)导体的折弯半径尽可能大，并避免折弯决裂。

6)CT 外置，选用穿芯式结构，且下降CT本体回路电阻。

7)导体截面挑选应适宜，以满意载流的需要。

(2)动态接触电阻。与导体的表面处理,接触方法、接触面积和接触压力有关。

采用方法:

1)增大并控制接触压力。其会受人为要素影响，故需控制。

2)加大接触面积。导电接触面选用镀银、镀锡处理,涂改凡士林或导电膏可前进有用接触面积。

3)减少联接点。每个联接点的发热量相当于500~ 1 000 mm长的导体发热量。

4)装配确保天然贴合，设计上选用十字交叉孔搭接联接。

(3)大电流时,载流导体的趋肤效应和附近效应。

采用方法;

1)考虑趋肤效应的影响，减薄铜排厚度，圆柱形导体选用中空状，以节省资料并利于散热。

2)不同相导体安顿或同相双排安顿时,导体间隔尽可能增大。

3)避兔选用直角弯。

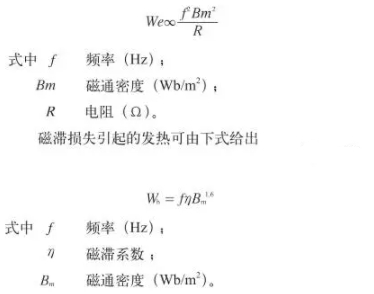

(4)气箱或套管等用导磁资料时,涡流磁滞损耗。涡流丢掉引起的发热可由下式给出

采用方法:

1)载流导体穿越金属箱体或柜体时,导磁资料应三相共筒，不然选用非导磁性资料。

2)典型的非导磁性资料如奥氏体不锈钢、铝等。

3)电流穿过部分选用刺进缝隙增加阻力的技能。

4)灭弧室静端部位等温室高的地方联接螺栓选用不锈钢质料。

在高压充气柜中，真空灭弧室回路电阻通常占断路器的50%以上，触头间接触电阻是真空灭弧室回路电阻的首要组成部分。触头各级系统密封于真空灭弧室，发生的热量只能通过动、静触头导电杆向外部散热。灭弧室静端直接与支架联接，动端则通过导电夹、软联接与动支架相连,由于动端联接环节较多，导热途径较长，所以真空断路器温升的最高点多会集于动导电杆与导电夹联接部位。对我公司产品而言，多会集于弹簧触指处，所以该部位的温升控制是整个产品的重要环节。

1.2增加散热功率(传热技能)

高压充气柜的散热进程为:

1)箱内载流元件发热并传导至散热装置。

2)高温导体(含散热装置)通过对流、辐射方法向周围绝缘介质及气箱壁散热。

3)气箱内表面吸热并通过热传导方法将热传递至全气箱外壁。

4)气箱外壁向周围热对流、热辐射散热。

典型的散热原理包括热传导、热对流和热辐射。(1)热传导是物体上温度不均匀或有温差时热能移动的现象，这是在固体内的首要传热现象。热传导功率可由下式预算

采用方法:

1)银、铜和铝的热导率较高,从经济性出发，常选用铝或铝合金制品作为散热装置的质料。

2)导体接触面敷银可前进导热效果。

3)加装散热装置时,散热组件与热源的接触热阻抗应减小，对高压充气柜而言，即散热装置与铜排的接触电阻。

4)散热装置与热源联接时，可涂改导热胶或导热膏(又称导热硅脂、散热膏和散热硅脂)，其功用是克服金属接触面的微小缝隙,减少热阻。

5)散热装置选用铜底，铜底可以铝合金散热器选用爆炸焊接方法获得较优联接。

SF6气体的热导率相当于空气(纯氮与空气性质附近)的3/4，定压比热容相当于空气的0.6倍,因而热传导才干比空气差。但是实际气体的传递进程首要是对流传递，即由于分子的活动，带着热量搬运，SF6分子量大,比热也是空气的4倍,对流传递才干要优于空气。因而,在充气压力为1400mbar时,其总体导热功能要优于空气(约为空气的2~3倍)。

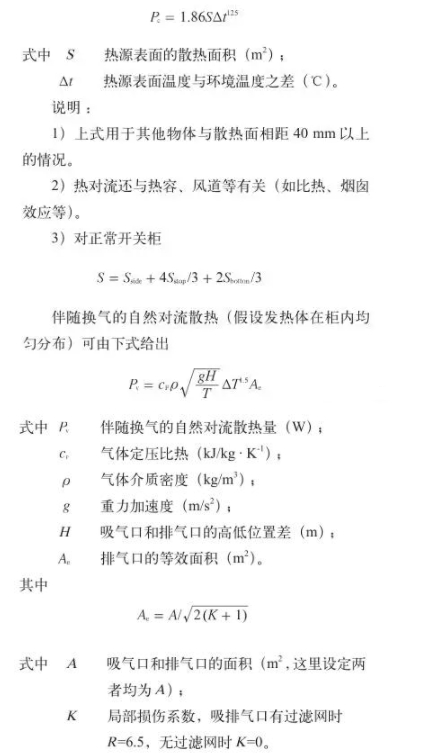

(2)热对流是物体表面与相接触的流体间有温差时呈现的传热现象。柜体表面、气箱表面或热源表面的天然对流散热可用下式预算

说明:用于高海拔、高温度环境时，对流散热才干削弱,要坚持相同的允许温升,则需前进空气活动率。

采用方法:

1)设计专用散热装置，一般选用具有较好热传导功能的金属资料，增大散热表面积，以增加热传导、热对流和热辐射效率。

3)风道效应。增加风道高度差,并尽量使吸气口面积和排气口面积相匹配。如绝缘简立放。

4)附加气箱散热罩,前进散热表面积。

5)强制风冷，但需注意应选用质量较好的品牌产品，以避免失效或停电替换。

6)功率损耗较高的元件置于开关柜的下部，以获得******的散热效果。

7)设计选用散热。

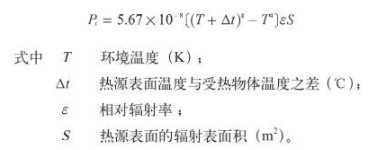

(3)热辐射是物体以电磁波的方法传递能量的方法。热辐射散热可用下式预算

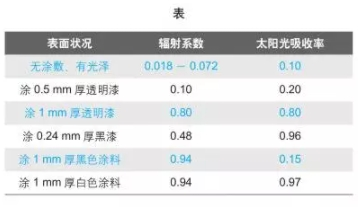

下表给出了金属表面辐射系数8与太阳光的吸收率示例。

说明:

1)辐射与吸收均与辐射波长有光。

2)温度不同的物体波长不同。

3) 115℃以下电器导体辐射波均为可视光波波长的红外线，辐射系数与涂敷资料的颜色无关。

4)太阳的表面温度近6000 K，辐射波长短,涂敷资料颜色不同，太阳光吸收率差别较大。

5)金属虽具有较好的热传导功能，但其表面较光

亮时,辐射系数较低,常需涂敷或阳极处理以增加描射系数。

6)同一高压充气柜的热辐射散热效果会随周围环境温度的升高而削弱,海拔不会影响辐射散热

效果。

7)辐射系数高的物体，处于较高温度时则为杰出的辐射散热体，处于较低温度时则为杰出的辐射吸热体。

采用方法:

1)导体表面及气箱表面面涂敷散热降温涂料:金属散热装置尽管具很好的热导性,但辐射系数低,选用散热涂料，则可前进热辐射系数，然后到达降温的意图，可涂于铜排表面或气箱外壁。

2)散热器表面进行阳极处理。

3)绝缘筒环氧树脂外壳加工成深褐色。

2总结

高压充气柜在我国已经有多年的发展进程,很多的试验及工作记载积累了许多重要资料。我公司通过不断的摸索，采用相应方法,有针对性对高压充气柜的结构设计、制造工艺进行不断的改善,减少系统损耗,下降系统发热量,增强箱体的散热才干，在天然散热的条件下,彻底可以完成解决温升问题。
